Sơn chống rỉ cẩu trục: hệ sơn epoxy giàu kẽm cho cầu trục, cổng trục, cẩu bờ cảng 2026

Sơn chống rỉ cẩu trục không đơn thuần là sơn chống rỉ kết cấu thép thông thường. Cẩu trục — bao gồm cầu trục dầm đơn, cầu trục dầm đôi, cổng trục sân bãi, cẩu chân đế, cẩu bờ cảng RTG/STS và cẩu tháp — là thiết bị vừa chịu ăn mòn khí quyển như mọi kết cấu thép ngoài trời hoặc trong nhà xưởng, vừa chịu thêm rung động cơ học liên tục, ma sát tại ray và tang cuốn cáp, cùng dầu mỡ bôi trơn rò rỉ từ hệ truyền động. Ba yếu tố này khiến hệ sơn phải đáp ứng đồng thời ba yêu cầu: bám dính cao, chịu mài mòn cơ học, và kháng hóa chất dầu mỡ — điều mà sơn chống rỉ đại trà không đáp ứng được.

Bài viết phân tích chi tiết các loại cẩu trục phổ biến, vùng ăn mòn đặc trưng của từng loại, lý do cẩu bờ cảng phải xếp vào cấp ăn mòn C5-M theo ISO 12944, hệ sơn epoxy giàu kẽm kết hợp MIO và PU aliphatic màu vàng an toàn, bảng chiều dày màng khô (DFT) theo từng cấp ăn mòn, chi phí tham khảo 2026 theo tải trọng và quy trình nghiệm thu kiểm định.

1. Các loại cẩu trục và đặc điểm kết cấu ảnh hưởng đến hệ sơn

Trước khi chọn hệ sơn, cần hiểu rõ đặc điểm kết cấu và điều kiện vận hành của từng loại cẩu trục, vì mỗi loại có vùng chịu ăn mòn và mức độ tiếp xúc môi trường khác nhau.

1.1. Cầu trục dầm đơn

Cầu trục dầm đơn (single girder) thường tải trọng 1-10 tấn, dầm chính là thép hình chữ I hoặc dầm tổ hợp chạy trên ray đặt trên vai cột nhà xưởng. Đây là loại phổ biến nhất trong các nhà máy cơ khí, kho bãi. Vùng dễ ăn mòn nhất là hai đầu dầm nơi lắp bánh xe di chuyển và bản mã liên kết với xe con (palăng).

1.2. Cầu trục dầm đôi

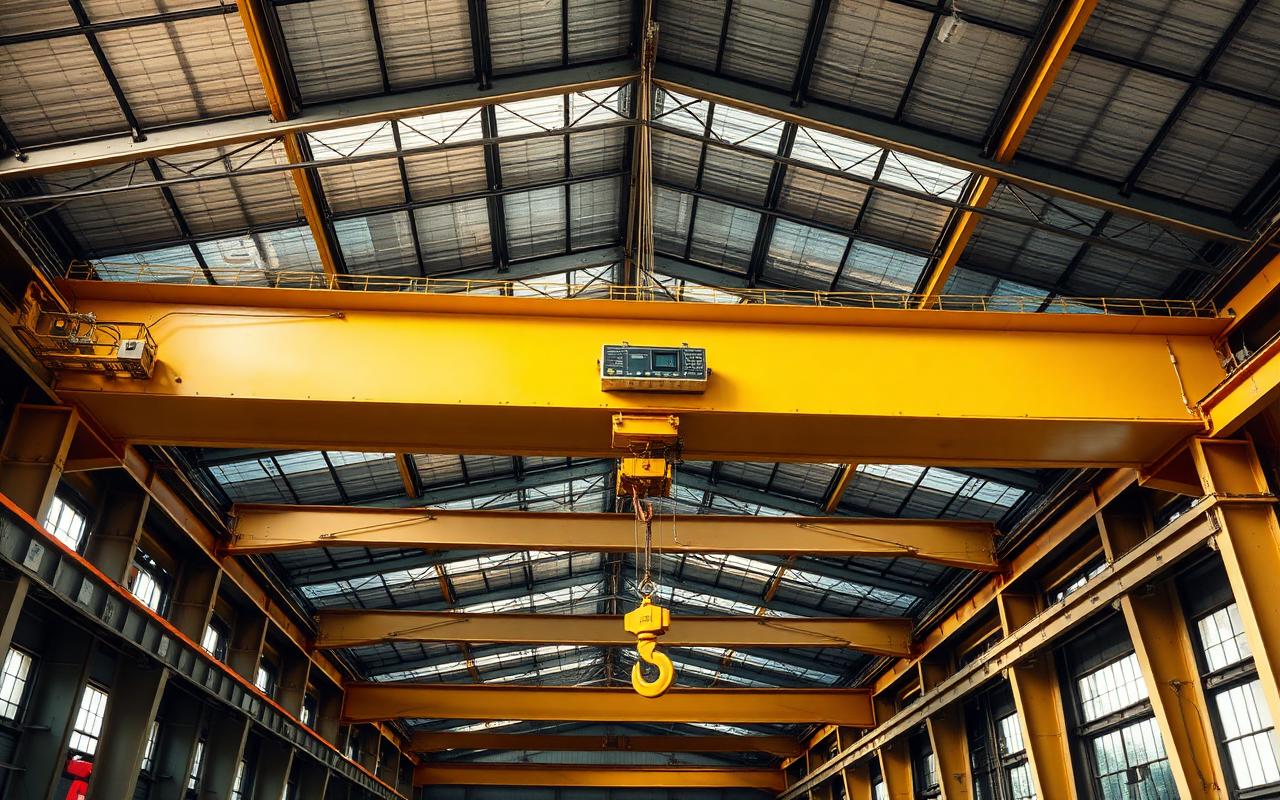

Cầu trục dầm đôi (double girder) tải trọng 10-50 tấn trở lên, gồm hai dầm hộp song song, xe con di chuyển trên đường ray đặt trên nóc dầm. Vùng dễ ăn mòn là mặt trong kết cấu hộp — nơi thông gió kém, hơi ẩm ngưng tụ ban đêm mà không ai để ý cho tới khi thép bị ăn mòn xuyên thành từ bên trong.

1.3. Cổng trục (gantry crane)

Cổng trục có chân đỡ tiếp đất, thường dùng ngoài trời tại bãi vật liệu, cảng nội địa, công trường đóng tàu. Chân cổng trục sát nền là vùng ăn mòn nặng nhất vì thường xuyên ngập nước mưa, bùn đất bắn lên và độ ẩm nền cao — tương tự cơ chế ăn mòn được phân tích trong bài sơn chống rỉ vùng ven biển cấp C5-M.

1.4. Cẩu chân đế (pedestal crane)

Cẩu chân đế lắp cố định trên bệ móng bê tông hoặc trên tàu, sà lan, giàn khoan. Chân đế tiếp xúc trực tiếp với nước biển bắn tóe (splash zone) và hơi muối, đòi hỏi hệ sơn tương đương công trình ven biển với DFT cao hơn hẳn phần cần cẩu phía trên.

1.5. Cẩu bờ cảng RTG và STS

RTG (Rubber Tyred Gantry) di chuyển bằng bánh lốp trong bãi container, STS (Ship-to-Shore) là cẩu giàn khổng lồ làm hàng trực tiếp trên cầu cảng. Cả hai đều hoạt động sát mép nước biển 24/7, chịu sương muối, mưa axit nhẹ từ khí thải tàu và độ ẩm cao quanh năm — môi trường ăn mòn khắc nghiệt nhất trong các loại cẩu trục.

1.6. Cẩu tháp (tower crane)

Cẩu tháp dùng tại công trường xây dựng, kết cấu dạng giàn thép ống hoặc thép góc lắp ghép theo mô-đun. Vì thường xuyên tháo lắp, vận chuyển giữa các công trình, lớp sơn cần chịu va đập cơ học cao và dễ dặm vá tại hiện trường sau mỗi lần lắp dựng.

2. Bản đồ vùng ăn mòn trên cẩu trục

Không phải mọi bộ phận của cẩu trục ăn mòn với tốc độ như nhau. Việc phân vùng chính xác giúp tối ưu chi phí sơn — tập trung vật tư và số lớp vào nơi cần thiết thay vì sơn đồng đều toàn bộ kết cấu.

3. Vì sao cẩu bờ cảng phải xếp vào cấp ăn mòn C5-M

ISO 12944-2 phân loại môi trường ăn mòn khí quyển thành 6 cấp từ C1 (rất nhẹ, trong nhà khô ráo) đến CX (cực khắc nghiệt, ngoài khơi). Cẩu bờ cảng RTG/STS vận hành ngay tại mép cầu cảng, chịu đồng thời: sương muối bắn trực tiếp từ sóng và gió biển, độ ẩm tương đối trên 80% quanh năm, biên độ nhiệt ngày đêm lớn gây ngưng tụ hơi nước hằng đêm, và bụi mịn từ hoạt động bốc xếp hàng hóa. Tổ hợp này khiến ISO 12944 xếp môi trường cảng biển vào C5-M (biển, ăn mòn rất mạnh), tương đương với môi trường được phân tích trong bài sơn chống rỉ cảng biển, cầu cảng.

Ở cấp C5-M, tốc độ ăn mòn thép carbon không được bảo vệ có thể vượt 200 µm/năm chỉ sau 12 tháng đầu tiếp xúc. Nếu dùng hệ sơn thiết kế cho cấp C3 (dành cho nhà xưởng khô ráo) áp cho cẩu bờ cảng, màng sơn sẽ bị phá hủy hoàn toàn chỉ sau 2-3 năm thay vì tuổi thọ thiết kế 15-20 năm.

4. Hệ sơn epoxy giàu kẽm + MIO + PU aliphatic cho cẩu trục

Hệ sơn 3 lớp là tiêu chuẩn phổ biến nhất cho kết cấu thép cẩu trục từ cấp C3 đến C5-M, mỗi lớp đảm nhiệm một chức năng riêng biệt.

4.1. Lớp lót: Epoxy giàu kẽm

Chứa 80-92% bột kẽm kim loại trong màng khô, bảo vệ theo cơ chế catot hy sinh — kẽm ăn mòn thay thép khi màng sơn bị trầy xước. Đây là yếu tố sống còn với cẩu trục vì bề mặt luôn chịu va đập, trầy xước trong vận hành. Tham khảo thêm nguyên lý này trong bài so sánh sơn chống rỉ epoxy giàu kẽm vs sơn dầu.

4.2. Lớp giữa: Epoxy MIO (Micaceous Iron Oxide)

Cấu trúc vảy của bột mica oxide sắt xếp lớp song song với bề mặt, tạo hiệu ứng "mái ngói" ngăn hơi ẩm và ion clorua xâm nhập theo phương thẳng đứng, đồng thời tăng đáng kể khả năng chịu mài mòn cơ học — rất phù hợp cho các vùng va đập như dầm biên, chân cổng trục.

4.3. Lớp hoàn thiện: PU aliphatic màu vàng an toàn

Polyurethane aliphatic giữ màu và độ bóng ổn định dưới tia UV, không phấn hóa như alkyd hay epoxy thông thường khi tiếp xúc ánh nắng lâu dài. Đây là lý do lớp hoàn thiện cẩu trục hầu hết dùng PU thay vì epoxy thông thường, đảm bảo màu vàng cảnh báo an toàn (thường RAL 1023) không bị xỉn màu sau nhiều năm, giúp công nhân dễ nhận diện vùng nguy hiểm có thiết bị di chuyển trên cao.

5. Yêu cầu kỹ thuật đặc thù của sơn cho cẩu trục

Khác với kết cấu thép tĩnh, sơn cho cẩu trục phải vượt qua ba bài kiểm tra khắt khe hơn:

• Độ bám dính: Thử pull-off theo ISO 4624 tối thiểu 5 MPa cho lớp epoxy giàu kẽm, đảm bảo màng sơn không bong tróc dưới rung động và va đập liên tục khi cẩu vận hành.
• Chống mài mòn cơ học: Vùng tiếp xúc cáp, puly, bánh xe cần lớp MIO hoặc bổ sung phụ gia tăng cứng bề mặt, hạn chế bong tróc do ma sát và va đập kim loại.
• Chịu dầu mỡ: Vùng gần hộp giảm tốc, palăng, tang cuốn cáp cần sơn epoxy có khả năng kháng dầu khoáng, tránh hiện tượng trương phồng hoặc bong tróc khi dầu mỡ rò rỉ bám lâu ngày.

6. Sơn tại xưởng chế tạo vs sơn tại chỗ khi dừng máy

Nên sơn tối đa các cụm kết cấu (dầm chính, dầm biên, chân cổng trục) ngay tại xưởng chế tạo, vì đây là thời điểm duy nhất có thể phun bi Sa 2½ đồng đều và sơn đầy đủ số lớp lên toàn bộ bề mặt, kể cả mặt trong kết cấu hộp — nơi sẽ không còn tiếp cận được sau khi hàn ráp hoàn chỉnh.

Sơn tại chỗ (on-site) chỉ nên áp dụng cho việc dặm vá mối hàn lắp dựng, vết trầy xước trong vận chuyển và các vị trí bulông liên kết hiện trường. Việc này bắt buộc phải lập kế hoạch dừng máy (shutdown) để đảm bảo an toàn, tương tự quy trình bảo trì được mô tả trong bài sơn chống ăn mòn nhà máy hóa chất.

7. An toàn thi công trên cao và cách ly điện

Thi công sơn cẩu trục luôn tiềm ẩn hai rủi ro lớn: làm việc trên cao và điện. Các yêu cầu bắt buộc gồm:

• Cách ly điện toàn bộ (LOTO - Lock Out Tag Out) trước khi thi công, không chỉ tắt nguồn mà phải khóa và treo biển cảnh báo tại tủ điện.
• Lắp giàn giáo, gondola hoặc sử dụng dây an toàn toàn thân (full-body harness) neo vào điểm cố định đạt chuẩn khi làm việc trên dầm cao.
• Không thi công khi có gió mạnh trên cấp 4, mưa hoặc sương mù ảnh hưởng tầm nhìn.
• Người giám sát an toàn túc trực liên tục, có phương án cứu hộ trên cao.
• Che chắn kỹ tủ điện, động cơ, hộp giảm tốc để sơn không dây vào các bộ phận cơ điện.

8. Bảng chiều dày màng khô (DFT) theo cấp ăn mòn

Với các vùng đặc biệt như chân cổng trục sát nền hoặc splash zone của cẩu chân đế, nên tăng thêm 15-20% DFT so với bảng trên và bổ sung lớp stripe coat tại mọi mối hàn, bulông. Xem thêm chi tiết kỹ thuật tại sơn chống rỉ kết cấu thép.

9. Bảng chi phí tham khảo 2026 theo tấn/tải trọng cẩu

Chi phí trên đã bao gồm vật tư sơn, nhân công, thiết bị phun bi/mài và giàn giáo/gondola cơ bản, chưa gồm chi phí dừng sản xuất hoặc thuê cẩu tháp phụ trợ (nếu cần) khi thi công tại các cẩu cỡ lớn. Xem thêm giải pháp trọn gói tại sơn công nghiệp.

10. Quy trình thi công 8 bước

Quy trình chuẩn áp dụng cho cả sơn tại xưởng chế tạo và sơn dặm vá tại công trường, đảm bảo tuổi thọ thiết kế đạt được đầy đủ.

• Bước 1: Khảo sát và phân vùng ăn mòn theo ISO 12944.
• Bước 2: Lập kế hoạch dừng máy, cách ly điện và an toàn thi công trên cao.
• Bước 3: Xử lý cơ khí, hàn vá, phun bi đạt Sa 2½.
• Bước 4: Kiểm tra muối tan và độ nhám bề mặt.
• Bước 5: Sơn lót epoxy giàu kẽm, stripe coat mối hàn/bulông.
• Bước 6: Sơn lớp giữa epoxy MIO.
• Bước 7: Sơn hoàn thiện PU aliphatic màu vàng an toàn.
• Bước 8: Nghiệm thu, đo kiểm DFT/bám dính và bàn giao hồ sơ.

11. Nghiệm thu và kiểm định

Nghiệm thu sơn cẩu trục cần gắn liền với hồ sơ kiểm định thiết bị nâng theo quy định của cơ quan đăng kiểm. Các bước đo kiểm bắt buộc gồm đo DFT theo ISO 19840 tại tối thiểu 3 điểm/10m² mỗi cấu kiện, thử bám dính pull-off theo ISO 4624, kiểm tra ngoại quan không phồng rộp/chảy xệ/lộ nền, và lưu trữ hồ sơ ảnh từng công đoạn. Với cẩu bờ cảng C5-M, nên bổ sung đo điện thế bảo vệ catot tại vài điểm đại diện để xác nhận hiệu quả bảo vệ hy sinh của lớp epoxy giàu kẽm.

12. Kế hoạch bảo trì định kỳ

Kiểm tra ngoại quan mỗi 6 tháng tại 5 vùng ưu tiên (chân cổng trục, dầm biên, ray, tang cuốn cáp, kết cấu hộp bên trong). Đo DFT và kiểm tra bám dính mỗi 12-24 tháng tùy cấp ăn mòn. Dặm vá ngay khi phát hiện diện tích hư hỏng dưới 3% giúp kéo dài chu kỳ sơn lại toàn bộ thêm 3-5 năm, tránh phải dừng máy dài ngày để sơn lại toàn bộ.

Xem thêm các giải pháp liên quan tại hệ thống đại lý PNA trên toàn quốc, hoặc tham khảo sơn chống rỉ nhà máy xi măng và sơn chống rỉ cảng biển, cầu cảng để hiểu thêm về các môi trường ăn mòn công nghiệp tương tự. Mọi thắc mắc kỹ thuật, liên hệ ngay tại trang liên hệ của Tổng Kho Sơn Việt.
