Sơn bảo vệ giàn khoan dầu khí: hệ CX offshore bền 20–25 năm

Sơn bảo vệ giàn khoan dầu khí là bài toán ăn mòn khắc nghiệt nhất của ngành sơn công nghiệp: gió muối 24/7, độ ẩm thường xuyên trên 85%, sóng vỗ liên tục vào chân đế, bức xạ UV cường độ cao, nhiệt độ vận hành từ âm đến trên 500°C ở một số đường ống, và trên hết là chi phí sửa chữa ngoài khơi đắt gấp 5–8 lần so với công trình trên bờ. Một quyết định sai về hệ sơn — thiếu 50µm chiều dày, bỏ một lớp stripe coat, hay chọn sai loại primer cho vùng splash — có thể khiến chủ đầu tư mất hàng chục tỷ đồng bảo trì sớm, chưa kể rủi ro dừng khai thác.

Bài viết này tổng hợp toàn bộ những gì một kỹ sư, chủ đầu tư hoặc nhà thầu cần biết trước khi chốt hệ sơn cho một giàn khoan hoặc công trình biển: cách phân vùng ăn mòn, hệ sơn chuẩn cho từng vùng, hai bộ tiêu chuẩn ISO 12944-9 và NORSOK M-501, cách chống CUI cho đường ống bảo ôn, yêu cầu chống cháy thụ động (PFP), quy trình QA/QC ngoài khơi, chi phí tham khảo năm 2026 và những sai lầm thường gặp. Nếu bạn đang so sánh với hệ sơn tàu, xem thêm chuyên trang sơn tàu biển và hàng hải PNA.

1. Vì sao môi trường giàn khoan là mức ăn mòn cao nhất (CX)

ISO 12944-2 phân loại môi trường ăn mòn khí quyển từ C1 (nội thất khô) đến C5 (công nghiệp nặng, ven biển) và bổ sung thêm cấp CX cho môi trường cực đại: khu vực offshore, vùng nhiệt đới có độ mặn cao, kết hợp hoá chất công nghiệp. Ở cấp CX, tốc độ ăn mòn thép carbon trần đo bằng phiếu thử một năm vượt 200 µm/năm, gấp 4–8 lần so với môi trường đô thị C3.

Bốn tác nhân cộng hưởng làm giàn khoan trở thành môi trường CX:

• Muối clorua: aerosol nước biển bám lên toàn bộ bề mặt, hút ẩm và duy trì màng điện ly ngay cả khi trời không mưa. Clorua phá vỡ lớp thụ động và gây ăn mòn điểm (pitting) rất nhanh dưới màng sơn có khuyết tật.
• Thời gian ẩm ướt (TOW) cao: ngoài khơi, thời gian bề mặt thép có màng nước chiếm 60–80% thời gian trong năm, so với 30–40% ở nội địa. Ăn mòn điện hoá chỉ dừng khi bề mặt khô thật sự.
• Bức xạ UV và chu kỳ nhiệt: không có bóng che, màng sơn nhận UV toàn phần, nhiệt độ bề mặt thép ban ngày có thể 55–70°C rồi hạ xuống dưới 25°C ban đêm — gây ứng suất co giãn lên màng và mối nối.
• Cơ học: va đập sóng, mài mòn do cát/hạt trong gió, tải trọng thi công, vết xước do vận hành cẩu và ống. Mọi vết xước tới thép nền đều trở thành điểm khởi phát rỉ.

2. Phân vùng ăn mòn trên một giàn khoan

Sai lầm phổ biến nhất của các dự án chưa có kinh nghiệm offshore là dùng một hệ sơn duy nhất cho toàn bộ giàn. Thực tế, mỗi cao độ trên giàn có cơ chế ăn mòn khác nhau và phải được chỉ định riêng.

2.1. Vùng khí quyển (topside, trên +10 m)

Bao gồm sàn công tác, kết cấu đỡ, lan can, khung module, cẩu, ống dẫn không bảo ôn. Ăn mòn chủ yếu do muối + ẩm + UV. Hệ chuẩn: epoxy giàu kẽm 60–75µm + epoxy MIO 2 × 125µm + PU aliphatic 50–75µm, tổng DFT 320–400µm, tuổi thọ thiết kế 20–25 năm với bảo trì định kỳ. Đây là vùng chiếm diện tích lớn nhất, thường 60–70% tổng m² của dự án.

2.2. Splash zone (±3 m quanh mực nước)

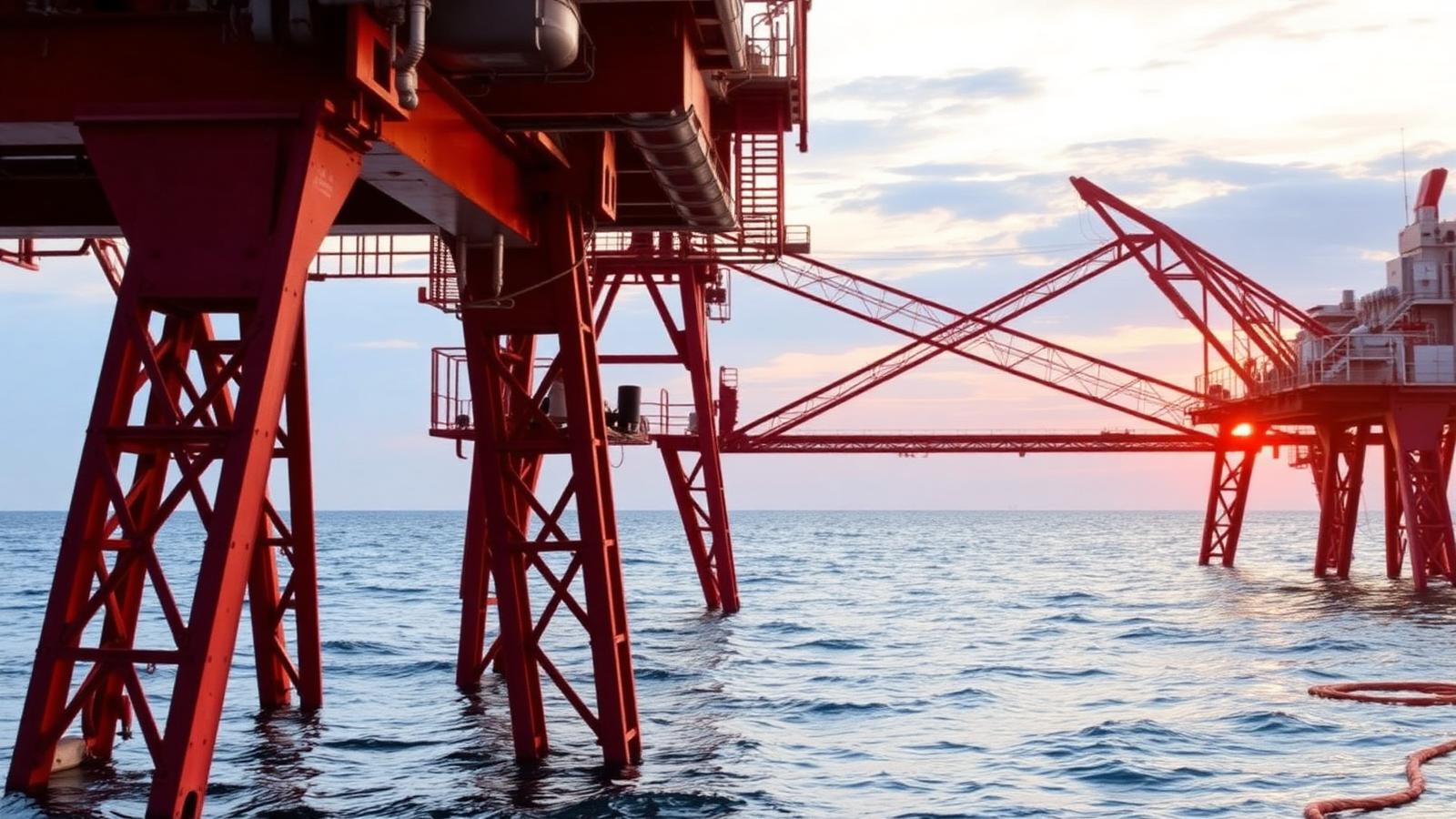

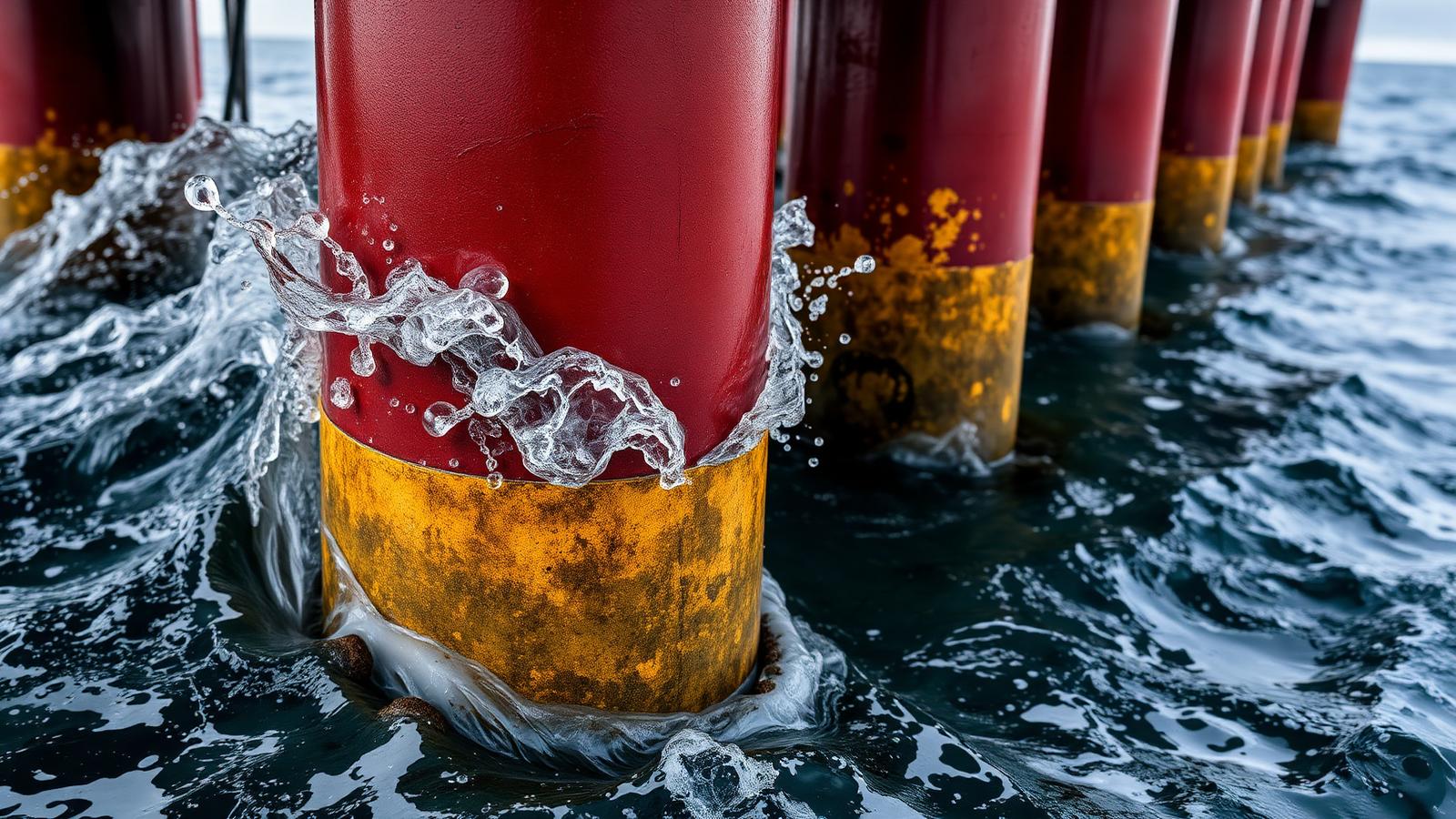

Vùng khắc nghiệt nhất: ướt–khô liên tục nên oxy luôn bão hoà tại bề mặt thép, cộng với va đập sóng, mài mòn do rác biển và hà bám. Tốc độ ăn mòn thép trần ở đây đạt 0,3–0,5 mm/năm — gấp 5–10 lần vùng khí quyển. Giải pháp: epoxy glass-flake DFT 600–1.000µm (thi công 2–3 lớp dày), hoặc bọc cơ khí bằng hợp kim Monel/cao su cho các cấu kiện quan trọng, kết hợp anode hi sinh phía dưới. Nhiều thiết kế còn cộng thêm corrosion allowance 6–12 mm chiều dày thép ở vùng này.

2.3. Vùng ngâm nước (submerged)

Từ dưới splash zone xuống đáy biển, thép ngập hoàn toàn, oxy thấp hơn nhưng ăn mòn điện hoá vẫn diễn ra và không thể kiểm tra bằng mắt. Hệ chuẩn: epoxy chịu ngâm DFT 400µm kết hợp bảo vệ catot (CP) bằng anode hi sinh nhôm hoặc dòng áp đặt (ICCP) theo DNV-RP-B401. Lưu ý: lớp sơn và hệ CP bổ trợ nhau — sơn giảm 90–97% dòng bảo vệ cần thiết, nhờ đó khối lượng anode giảm mạnh và tuổi thọ hệ CP kéo dài đúng thiết kế.

2.4. Nội thất module, phòng ở, khu điều khiển

Môi trường C2–C3 nhưng yêu cầu cao về cháy lan, khói độc và VOC. Hệ thường dùng: epoxy lót 80µm + phủ PU nội thất 50µm, màu sáng để tăng độ rọi. Sàn phòng máy dùng epoxy tự san phẳng chống trơn trượt. Các khu bếp/vệ sinh cần lớp phủ chịu tẩy rửa.

2.5. Bồn bể, két và đường ống quy trình

Két nước biển, két ballast, két dầu và đường ống công nghệ có yêu cầu riêng: két ballast theo tinh thần IMO PSPC (2 lớp epoxy màu tương phản, DFT danh nghĩa 320µm, quy tắc 90/10); két chứa hoá chất dùng epoxy phenolic/novolac; đường ống nóng dùng silicone hoặc epoxy chịu nhiệt. Xem thêm nguyên tắc chọn hệ tại ISO 12944-5.

3. Hai bộ tiêu chuẩn: ISO 12944-9 và NORSOK M-501

Hồ sơ mời thầu dầu khí thường viện dẫn một trong hai (đôi khi cả hai). Hiểu đúng khác biệt giúp bạn báo giá chính xác và tránh bị loại kỹ thuật.

3.1. ISO 12944-9

Phần 9 của bộ ISO 12944 dành riêng cho kết cấu offshore và các kết cấu liên quan, bổ sung cấp CX và quy định phép thử hiệu năng gia tốc: chu kỳ ISO 20340 cũ nay được hợp nhất, gồm 4.200 giờ chu kỳ UV/ngưng tụ + phun muối + đông lạnh, đánh giá theo mức độ rỉ dưới màng và rỉ lan từ vết rạch. Ưu điểm: được chấp nhận rộng rãi tại châu Á, có sẵn nhiều hệ sơn nội địa đạt chuẩn nên chi phí hợp lý.

3.2. NORSOK M-501

Chuẩn của ngành dầu khí Na Uy, khắt khe nhất hiện nay. M-501 định nghĩa các System 1…System 7+ theo hạng mục và yêu cầu vật liệu phải pre-qualified bằng bộ thử nghiệm riêng (ageing, cathodic disbondment, cyclic test 4.200 giờ…). Tóm tắt vài hệ hay gặp:

• System 1 – kết cấu thép carbon ngoài trời: zinc-rich primer 60µm + epoxy 2 lớp + PU topcoat, tổng DFT ≥ 280µm.
• System 2 – thép mạ kẽm nhúng nóng và thép không gỉ ngoài trời: hệ phủ mỏng hơn, chú trọng chống ăn mòn dưới lớp cách nhiệt và ăn mòn tiếp xúc lưỡng kim.
• System 3 – bề mặt nóng đến 500°C: silicone/silicone-acrylic hoặc TSA (thermal spray aluminium).
• System 7 – splash zone: epoxy dày 600–1.000µm.

Nếu dự án bắt buộc NORSOK pre-qualification, hãy lên kế hoạch từ giai đoạn FEED vì việc chứng nhận một sản phẩm mới mất 12–18 tháng. Với những hạng mục phụ trợ, kết cấu trên bờ, bồn bể, đường ống và tàu dịch vụ, hệ đạt ISO 12944 C5-M/CX của PNA là phương án tối ưu về chi phí.

4. Hệ sơn chuẩn cho topside — chi tiết từng lớp

1. Xử lý bề mặt: phun bi/hạt đạt Sa 2.5 theo ISO 8501-1, độ nhám profile 50–85µm (đo bằng băng replica theo ISO 8503-5), muối tan bề mặt ≤ 20 mg/m² (chặt hơn tàu biển thông thường), bụi cấp ≤ 2 theo ISO 8502-3. Không dùng lại hạt mài đã nhiễm dầu hoặc muối.
2. Zinc-rich epoxy primer DFT 60–75µm, hàm lượng kẽm ≥ 80% màng khô. Lớp này bảo vệ theo cơ chế điện hoá: kẽm hi sinh trước thép, nên vết xước nhỏ vẫn không lan rỉ. Phải phun trong 4 giờ sau làm sạch (hoặc trước khi bề mặt xuất hiện rỉ nhẹ).
3. Epoxy MIO 2 lớp × 125µm. Vảy mica oxit sắt xếp lớp song song tạo đường đi vòng cho hơi ẩm và ion, tăng hiệu quả barrier gấp nhiều lần so với epoxy thường cùng chiều dày, đồng thời chống chảy xệ khi thi công lớp dày trên bề mặt đứng.
4. PU aliphatic topcoat 50–75µm: giữ màu, chống phấn hoá do UV, cho phép mã hoá màu an toàn (đường ống cứu hoả, lối thoát hiểm, thiết bị nâng) theo quy định vận hành.

Tổng DFT 320–400µm. Với vùng gió muối trực diện hoặc thiết kế 25 năm không bảo trì lớn, tăng lên 400–450µm bằng cách thêm một lớp MIO. Muốn kiểm tra nhanh cần bao nhiêu lít cho từng cao độ, dùng công cụ tính lượng sơn và bảng quy đổi DFT ↔ WFT.

5. Stripe coat — 5% khối lượng, 50% rủi ro

Trên một kết cấu giàn khoan, phần lớn hư hại sơn không xuất phát từ mặt phẳng lớn mà từ cạnh sắc, mối hàn, bulông, lỗ thoát nước và gusset. Sơn phun tự co lại khỏi cạnh sắc do sức căng bề mặt: một cạnh mài R2 mm có thể chỉ giữ được 30–50% DFT so với mặt phẳng. Vì vậy tiêu chuẩn nào cũng bắt buộc stripe coat — dặm cọ riêng những vị trí này trước mỗi lớp phủ chính, dùng sơn cùng loại, màu tương phản để dễ kiểm tra.

• Mài tròn cạnh sắc bán kính tối thiểu 2 mm trước khi phun hạt (yêu cầu chuẩn NORSOK).
• Xử lý xỉ hàn, vảy hàn, vết cắt gió đá — không sơn đè lên khuyết tật cơ khí.
• Stripe coat trước lớp lót và trước từng lớp phủ — tối thiểu 2 lần cho hệ 4 lớp.
• Ghi hình từng vùng stripe coat làm bằng chứng nghiệm thu.

6. Chống ăn mòn dưới lớp bảo ôn (CUI)

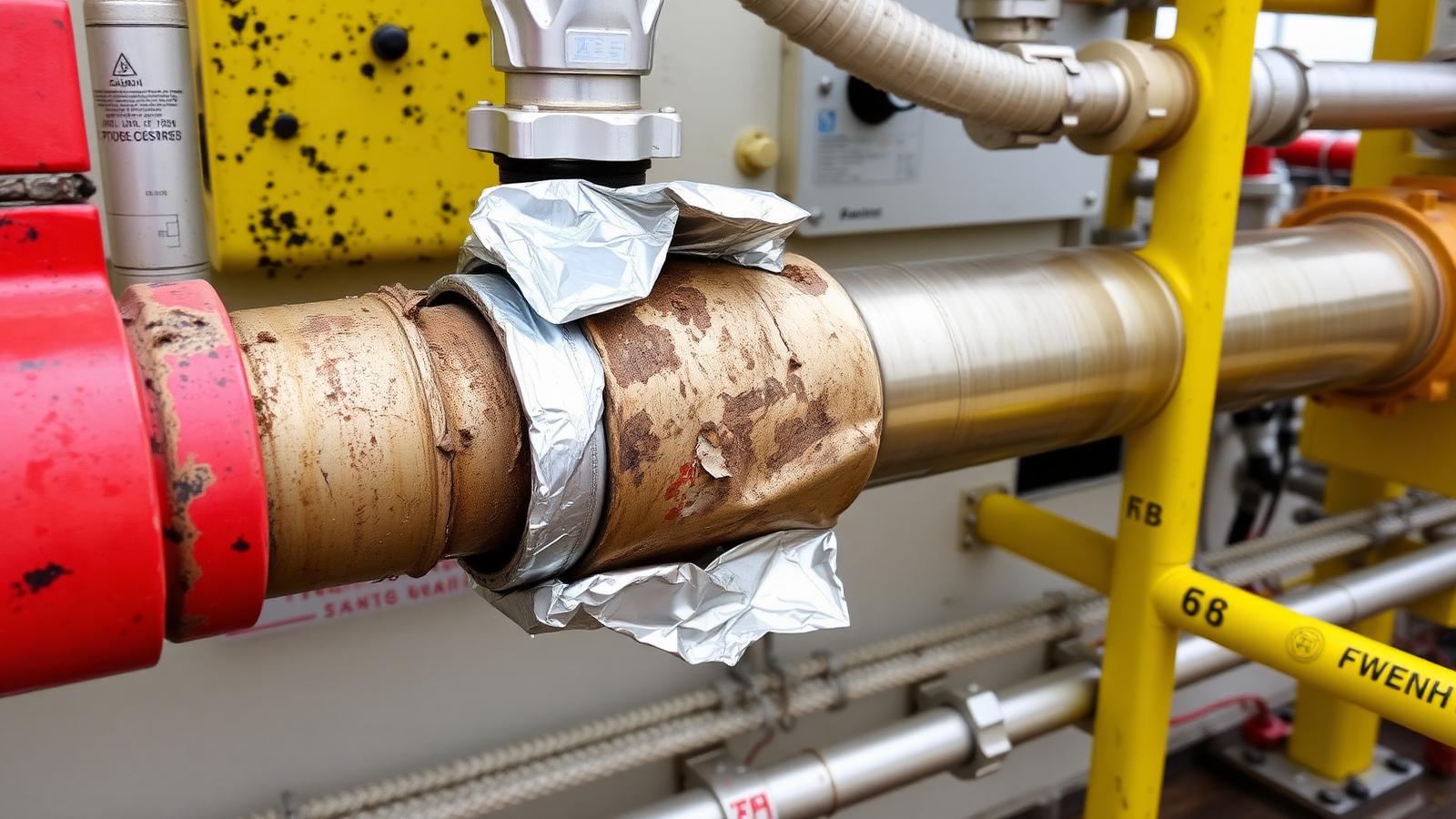

CUI là nguyên nhân hàng đầu gây rò rỉ đường ống ngoài khơi. Nước biển và hơi ẩm lọt qua khe cladding, đọng lại trong bông cách nhiệt và giữ ẩm cho bề mặt thép suốt nhiều năm. Nhiệt độ vận hành 60–120°C là vùng nguy hiểm nhất vì nước không bay hơi hết mà lại đủ nóng để tăng tốc phản ứng. Với thép không gỉ austenit, clorua cộng nhiệt độ còn gây nứt do ăn mòn ứng suất (CLSCC) — thủng rất nhanh và khó phát hiện.

Nguyên tắc phòng CUI:

• Không bao giờ để thép trần dưới bông bảo ôn. Mọi đường ống, bồn bể có bảo ôn đều phải sơn như thể sẽ ngâm nước.
• 60–175°C: epoxy phenolic novolac DFT 250µm (2 lớp), chịu ẩm nóng và hoá chất.
• Trên 175°C hoặc chu kỳ nóng–nguội: silicone chịu nhiệt hoặc TSA (thermal spray aluminium) dày 200–300µm — TSA gần như miễn nhiễm CUI và là lựa chọn vòng đời tốt nhất dù đắt hơn ban đầu.
• Thiết kế cladding thoát nước, tránh đọng ở điểm thấp; kiểm tra định kỳ bằng kỹ thuật không phá huỷ (profile radiography, pulsed eddy current) tại các vị trí rủi ro cao.

7. Chống cháy thụ động (PFP) và tương thích hệ sơn

Kết cấu chịu lực chính, chân đỡ module, tường chống nổ và các tuyến thoát hiểm thường phải có PFP epoxy intumescent đạt thử nghiệm jet-fire theo ISO 22899-1 hoặc hydrocarbon fire theo UL 1709, thời gian bảo vệ 60–120 phút. Ba nguyên tắc bắt buộc:

• PFP chỉ được thi công trên lớp primer mà nhà sản xuất PFP đã phê duyệt — thường là epoxy primer riêng, không phun đè lên PU topcoat.
• Bề dày PFP tính theo hệ số tiết diện (Hp/A) của từng cấu kiện, không áp một con số chung.
• Lớp topcoat trên PFP phải là loại được kiểm chứng tương thích, tránh làm giảm khả năng phồng nở khi cháy.

8. Kiểm soát chất lượng khi thi công ngoài khơi

Với offshore, QA/QC không phải thủ tục hành chính mà là yếu tố quyết định tuổi thọ. Chỉ cần một buổi chiều phun sơn khi độ ẩm 92% là đủ để cả một khu vực bong sau 18 tháng.

• Điều kiện môi trường: nhiệt độ bề mặt ≥ điểm sương + 3°C (ISO 8502-4), RH ≤ 85%, đo và ghi log mỗi 2 giờ. Dùng nhanh máy tính điểm sương tại hiện trường.
• Độ sạch và độ nhám: đối chiếu mẫu chuẩn ISO 8501-1, đo profile ISO 8503, thử muối theo Bresle ISO 8502-6/9.
• WFT trong khi phun: đo bằng lược đo màng ướt để điều chỉnh ngay, không đợi khô mới phát hiện thiếu chiều dày.

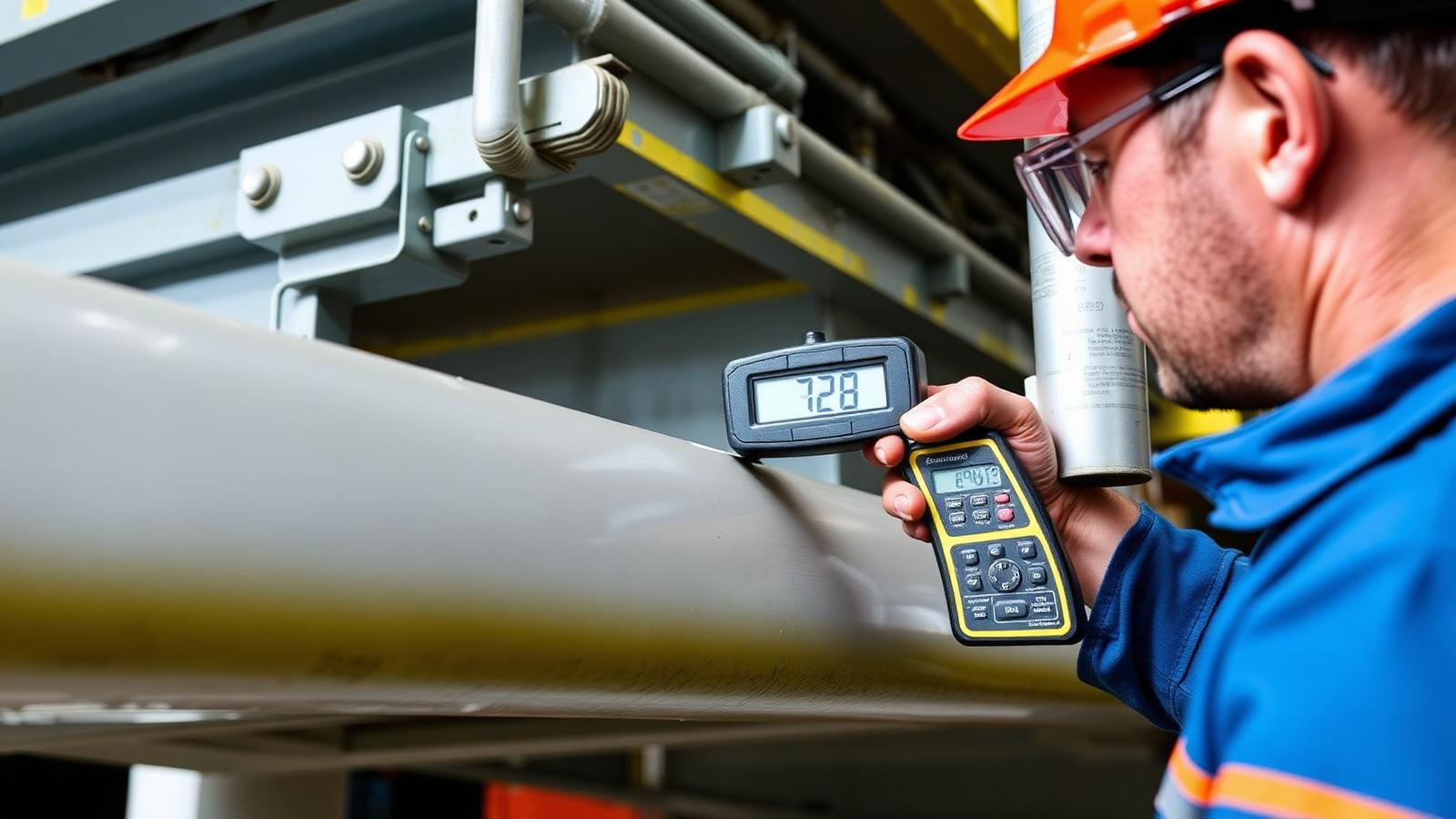

• DFT sau khi khô: đo theo ISO 19840 với số điểm theo diện tích, áp dụng quy tắc 90/10 (90% số điểm ≥ DFT danh nghĩa, không điểm nào < 80%).
• Holiday test: bắt buộc cho vùng ngâm nước và két, phát hiện lỗ kim mà mắt thường không thấy.
• Bám dính: pull-off theo ISO 4624, thường yêu cầu ≥ 5 MPa cho hệ epoxy trên thép phun hạt.
• Nhân sự: inspector NACE/AMPP Level 2 hoặc FROSIO Level III ký từng lớp; lập Technical File kèm ảnh, log thời tiết, biên bản DFT và chứng chỉ lô sơn.

9. Thi công ngoài khơi: những ràng buộc đặc thù

Sơn mới tại xưởng (new build, yard) khác hoàn toàn sơn bảo trì trên giàn đang khai thác:

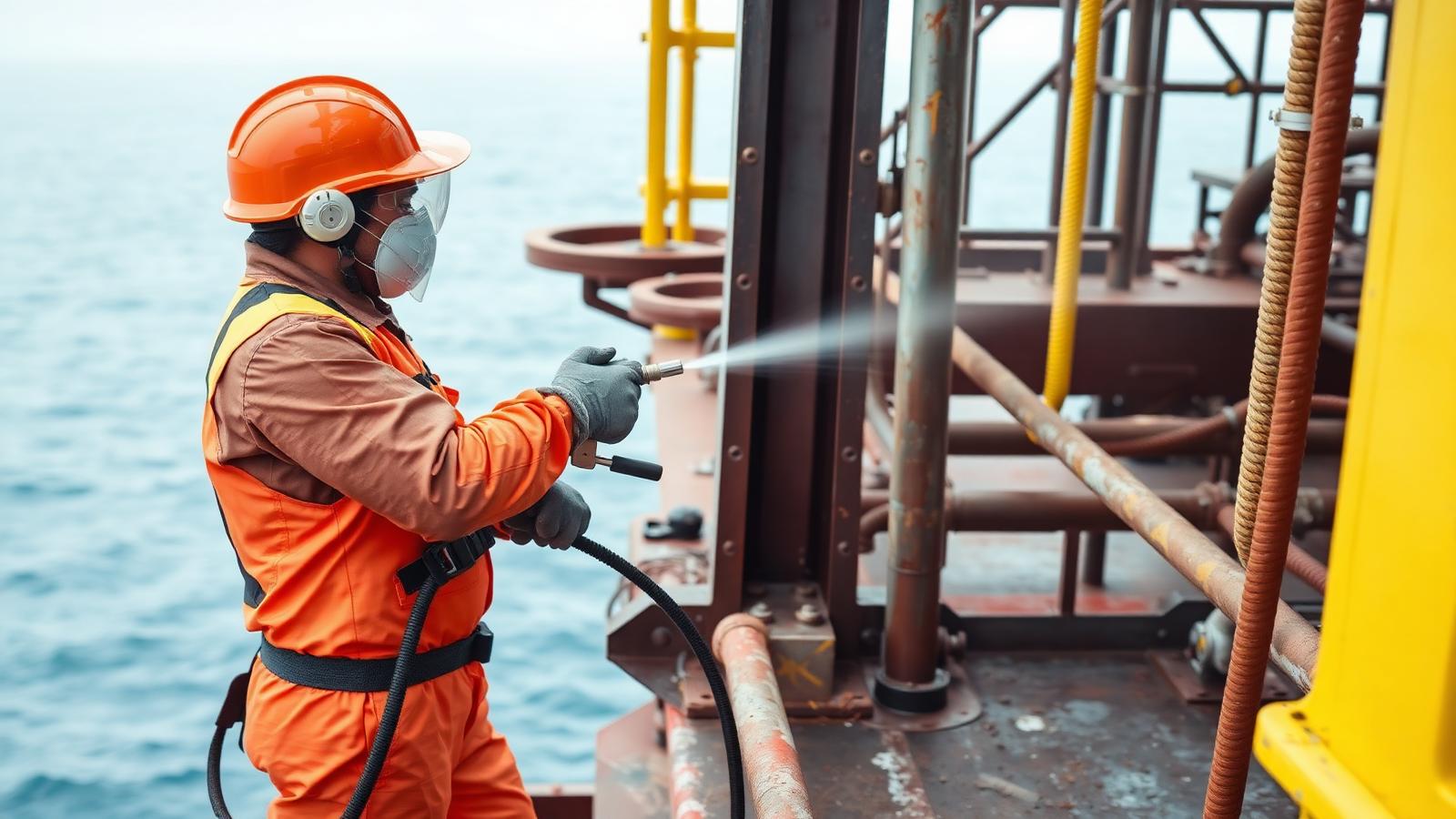

• Không gian và tiếp cận: phần lớn công việc phải dùng giàn giáo treo hoặc rope access; năng suất chỉ bằng 30–50% so với trên bờ.
• Giấy phép làm việc: hot work permit, quản lý khí cháy, khu vực phân loại nguy hiểm — nhiều vùng cấm phun hạt khô, buộc dùng phun ướt (wet abrasive) hoặc dụng cụ điện làm sạch đạt St 3.
• Cửa sổ thời tiết: mỗi ngày chỉ vài giờ đạt điều kiện; kế hoạch phải có dự phòng và ưu tiên hoàn thiện từng vùng nhỏ trọn vẹn thay vì làm dở dang diện rộng.
• Sơn bảo trì cục bộ: khi không thể phun hạt, dùng hệ tương thích bề mặt chuẩn bị tối thiểu (surface tolerant epoxy) — chấp nhận tuổi thọ 8–12 năm thay vì 20 năm, nhưng khả thi và an toàn.
• An toàn và môi trường: thu hồi hạt mài và bụi sơn, kiểm soát VOC, PPE cấp khí thở khi phun trong không gian kín.

10. Chi phí sơn giàn khoan năm 2026

Con số dưới đây là chi phí vật tư tham khảo, chưa gồm xử lý bề mặt, giàn giáo, giám sát và huy động ngoài khơi:

• Topside hệ CX 320–400µm: 180.000 – 320.000 đ/m²
• Splash zone epoxy glass-flake 600–1.000µm: 450.000 – 700.000 đ/m²
• Vùng ngâm nước epoxy 400µm: 220.000 – 330.000 đ/m² (chưa gồm anode)
• Chống CUI epoxy phenolic 250µm: 200.000 – 300.000 đ/m²
• PFP epoxy intumescent: 900.000 – 2.500.000 đ/m² tuỳ thời gian chịu lửa

Kinh nghiệm dự toán: với dự án offshore, tiền sơn thường chỉ chiếm 15–25% tổng chi phí lớp phủ. Phần còn lại là xử lý bề mặt, tiếp cận, nhân công và giám sát. Đó chính là lý do không nên tiết kiệm ở khâu vật tư: giảm 20% giá sơn chỉ tiết kiệm 4% tổng chi phí, nhưng nếu hệ sơn hỏng sớm 5 năm thì phải trả lại 100% chi phí thi công.

Sơn PNA sản xuất trong nước giúp giảm 15–30% chi phí vật tư so với hàng nhập khẩu cùng cấp, giao hàng nhanh cho các dự án tại Vũng Tàu, Hải Phòng, Dung Quất, Nghi Sơn — đồng thời rút ngắn thời gian chờ hàng vốn hay làm trượt tiến độ thi công theo cửa sổ thời tiết.

11. Bảo trì theo vòng đời

Chiến lược bảo trì hợp lý cho một giàn thiết kế 25 năm:

• Năm 1–3: khảo sát hàng năm theo API RP 2SIM, sửa các khuyết tật thi công còn sót (thường tập trung ở cạnh sắc, mối hàn hiện trường).
• Năm 3–5: touch-up cục bộ 2–5% diện tích, làm sạch St 3 và sơn hệ 3 lớp tương thích.
• Năm 8–12: sơn lại từng vùng ưu tiên (spot + overcoat) khoảng 15–30% diện tích, đặc biệt là mặt hướng gió chủ đạo.
• Năm 12–20: sơn lại toàn phần cho vùng khí quyển; splash zone kiểm tra chiều dày thép và bổ sung anode theo báo cáo CP.

Chìa khoá là số liệu: đo điện thế bảo vệ catot, ghi nhận mức rỉ theo ISO 4628, lập bản đồ vùng hư hại theo năm. Có dữ liệu, chủ đầu tư mới lên được kế hoạch ngân sách thay vì phản ứng bị động khi rỉ đã lan rộng.

12. Bảy sai lầm khiến hệ sơn offshore hỏng sớm

1. Dùng một hệ sơn cho toàn giàn — splash zone và topside có cơ chế ăn mòn khác nhau hoàn toàn.
2. Bỏ hoặc làm qua loa stripe coat — rỉ luôn khởi phát từ cạnh và mối hàn.
3. Không kiểm tra muối tan bề mặt — clorua còn lại dưới màng gây phồng rộp osmotic chỉ sau 1–2 mùa.
4. Phun quá dày một lớp để "đi tắt" — dung môi bị nhốt lại, màng giòn, bám dính giữa các lớp kém.
5. Vi phạm thời gian overcoat — quá sớm gây nhăn/chảy, quá muộn (nhất là epoxy) gây bong tách giữa lớp; nếu quá hạn phải chà nhám tạo nhám cơ học.
6. Để thép trần dưới bảo ôn — mở đường cho CUI, hư hại vô hình cho tới lúc thủng.
7. Không lập hồ sơ nghiệm thu — khi có tranh chấp bảo hành, không có bằng chứng để quy trách nhiệm và cũng không có dữ liệu cho lần bảo trì sau.

13. Danh mục kiểm tra trước khi chốt hệ sơn

• Đã phân vùng ăn mòn và gán hệ sơn riêng cho từng vùng chưa?
• Tiêu chuẩn áp dụng là ISO 12944-9 CX hay NORSOK M-501 (System nào)?
• Tuổi thọ thiết kế đến lần bảo trì lớn đầu tiên: 15, 20 hay 25 năm?
• Đã có specification nêu rõ DFT từng lớp, số lần stripe coat và tiêu chí nghiệm thu chưa?
• Hạng mục nào cần PFP, cần primer nào để tương thích?
• Đường ống bảo ôn ở dải nhiệt độ nào — chọn epoxy phenolic, silicone hay TSA?
• Bên nào chịu trách nhiệm đo DFT, holiday test và lưu Technical File?
• Kế hoạch huy động vật tư có tính đến cửa sổ thời tiết và thời gian giao hàng chưa?
