Sơn chống rỉ silo chứa dịch đạm cá: hệ sơn, quy trình & chi phí 2026

Trong các nhà máy chế biến bột cá, dịch đạm cá thủy phân, thức ăn chăn nuôi và phân bón hữu cơ lỏng, silo thép là thiết bị hao mòn nhanh nhất nhưng cũng hay bị bỏ quên nhất. Một silo inox hoặc thép carbon chứa nước sạch có thể chạy 15–20 năm không cần can thiệp. Cùng kết cấu đó, khi chuyển sang chứa dịch đạm cá, dịch thủy phân, rỉ mật, nước ép nội tạng hoặc phân bón lỏng, chỉ sau 18–36 tháng đã xuất hiện vệt rỉ chảy dài từ mối hàn vòng, phồng rộp quanh đai gia cường và pitting sâu ở vùng mực dịch dao động.

Bài viết này phân tích chi tiết cơ chế ăn mòn của silo chứa dịch đạm cá và các chất lỏng hữu cơ tương tự, cách phân vùng hệ sơn trong – ngoài, quy trình thi công 8 bước, định mức vật tư, chi phí tham khảo 2026 và kế hoạch bảo trì để kéo dài tuổi thọ silo thêm 8–12 năm mà không phải thay mới.

1. Vì sao dịch đạm cá là môi trường ăn mòn khắc nghiệt bậc nhất

Nhiều chủ nhà máy đánh giá thấp mức độ ăn mòn của dịch đạm cá vì nghĩ đây là "chất hữu cơ tự nhiên", không phải acid công nghiệp. Thực tế, môi trường này khắc nghiệt hơn nhiều dung dịch hóa chất loãng vì nó kết hợp cùng lúc năm cơ chế tấn công khác nhau lên cùng một tấm thép.

1.1. Acid hữu cơ và pH dao động

Quá trình thủy phân protein cá bằng enzyme hoặc acid tạo ra hỗn hợp acid amin, acid lactic, acid formic và acid acetic. pH của dịch thường nằm trong khoảng 4,5–6,5, và biến động theo từng mẻ, từng thời gian lưu. Ở dải pH này, thép carbon mất khả năng tạo lớp oxide thụ động, ăn mòn đều diễn ra liên tục với tốc độ 0,1–0,4 mm/năm tùy nhiệt độ. Với silo chạy dịch nóng 45–60°C — rất phổ biến trong dây chuyền thủy phân — tốc độ này có thể tăng gấp đôi theo quy tắc mỗi 10°C tăng, tốc độ phản ứng tăng khoảng 1,5–2 lần.

1.2. Clorua từ muối ướp nguyên liệu

Cá nguyên liệu hầu như luôn được ướp muối hoặc bảo quản bằng nước đá pha muối trước khi đưa vào chế biến. Muối đi theo nguyên liệu vào silo, tích tụ dần trong dịch và trong cặn đáy. Ion Cl⁻ là tác nhân phá vỡ màng thụ động mạnh nhất, khởi phát ăn mòn điểm (pitting) — dạng hư hỏng nguy hiểm vì thành silo nhìn bên ngoài vẫn lành lặn nhưng bên trong đã bị khoét lỗ sâu, dẫn tới rò rỉ đột ngột. Cơ chế này được phân tích kỹ hơn trong bài sơn chống rỉ môi trường nước mặn.

1.3. Ăn mòn vi sinh (MIC) và khí H₂S

Dịch đạm giàu protein là môi trường lý tưởng cho vi khuẩn khử sulfate (SRB) phát triển, đặc biệt trong lớp cặn yếm khí ở đáy côn. Chúng chuyển hóa sulfate thành H₂S, vừa gây ăn mòn cục bộ dưới màng sinh học (biofilm) với tốc độ có thể gấp 3–8 lần ăn mòn hóa học thông thường, vừa tạo khí H₂S bốc lên khoảng không phía trên mặt dịch. Tại đó, H₂S hòa tan trong nước ngưng tụ tạo acid tấn công vòm nóc silo — lý do nhiều silo bị thủng nóc trước khi thủng thân.

1.4. Amoniac và pH cao ở pha khí

Song song với H₂S, quá trình phân hủy đạm sinh amoniac. Kết quả là pha khí bên trên mặt dịch có thể vừa chứa khí acid vừa chứa khí kiềm, gây ăn mòn kiểu "hai đầu" — phá hỏng những loại sơn chỉ chịu được một chiều pH. Đây chính là lý do sơn alkyd gốc dầu và sơn chống rỉ thông dụng ngoài thị trường xà phòng hóa và bong tróc rất nhanh khi dùng cho silo dạng này.

1.5. Ăn mòn xen kẽ ướt – khô ở vùng mực dịch dao động

Silo hiếm khi đầy hoặc cạn cố định. Mỗi lần nạp và xả, một dải rộng 30–80cm trên thành silo trải qua chu kỳ ướt – khô. Khi khô, muối và acid cô đặc lại thành lớp màng bám sát bề mặt với nồng độ cao hơn nhiều lần dung dịch gốc; khi ướt lại, chúng tái hòa tan và tấn công thép. Đây gần như luôn là vùng hỏng nặng nhất bên trong silo, tương tự vùng splash zone của chân đế công trình biển.

2. Silo đặt trong nhà xưởng vẫn rỉ — nguyên nhân ít ai để ý

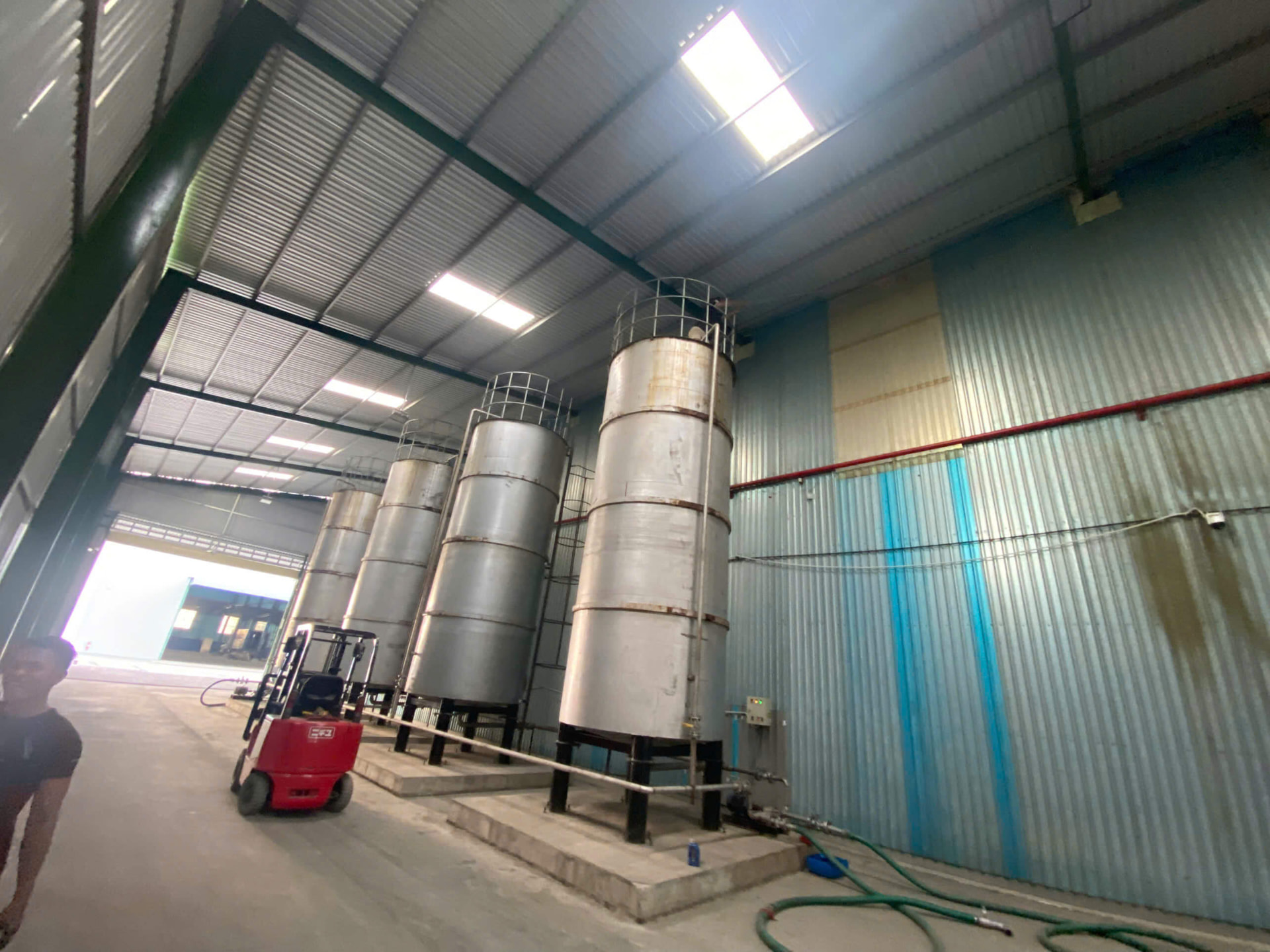

Một quan niệm sai lầm phổ biến: silo đặt trong nhà, không mưa nắng thì không cần sơn chống rỉ đầy đủ. Trong nhà máy chế biến thủy sản, môi trường trong nhà xưởng thậm chí còn ăn mòn hơn ngoài trời vì bốn lý do:

• Độ ẩm gần bão hòa quanh năm. Nhà xưởng chế biến rửa sàn liên tục, độ ẩm tương đối thường trên 85%, thời gian bề mặt thép ướt (time of wetness) cao hơn nhiều so với ngoài trời có gió và nắng làm khô.
• Không có nước mưa rửa trôi muối. Ngoài trời, mưa rửa bớt muối và bụi acid. Trong nhà, muối tích tụ vĩnh viễn trên bề mặt và liên tục hút ẩm.

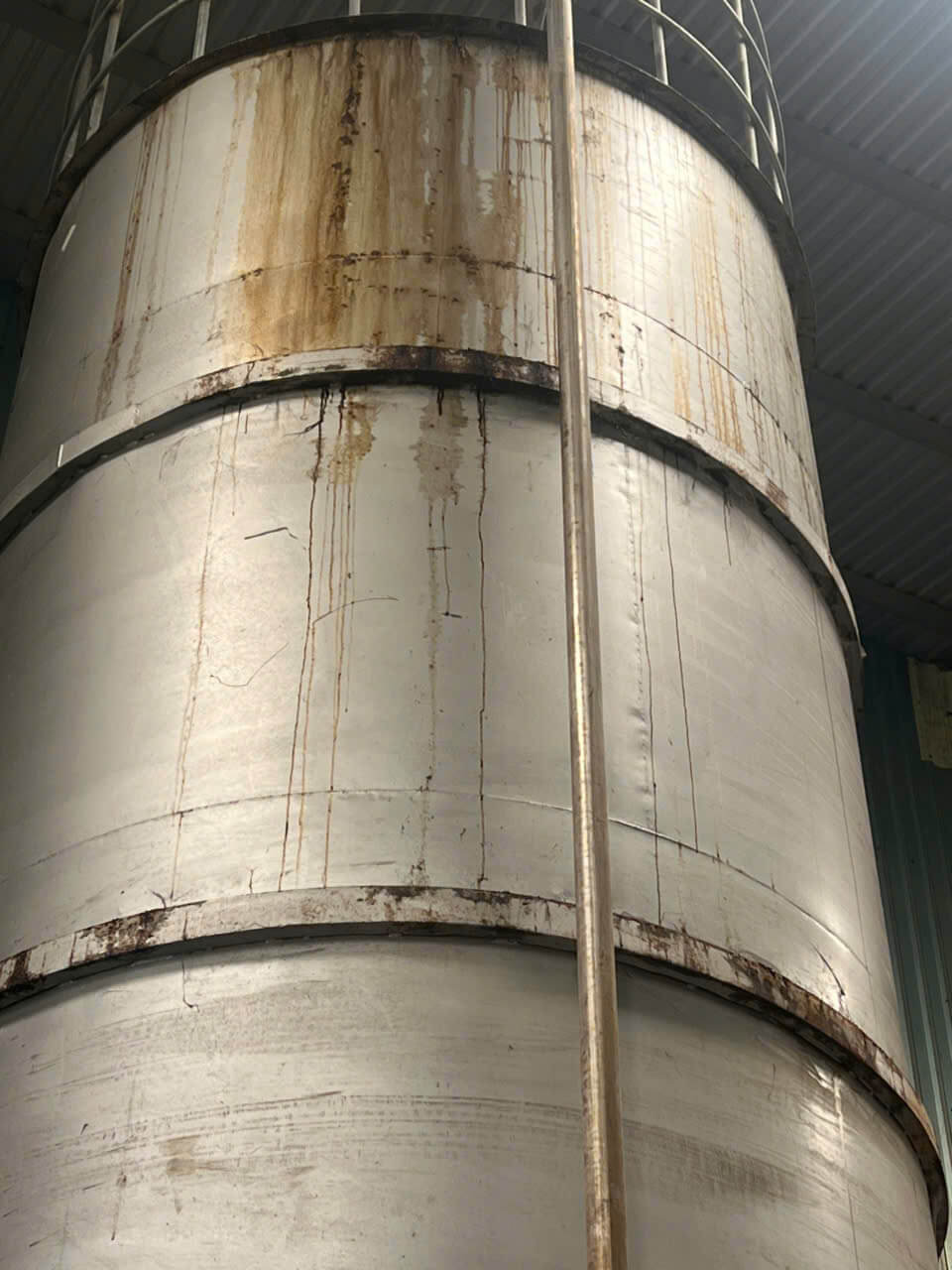

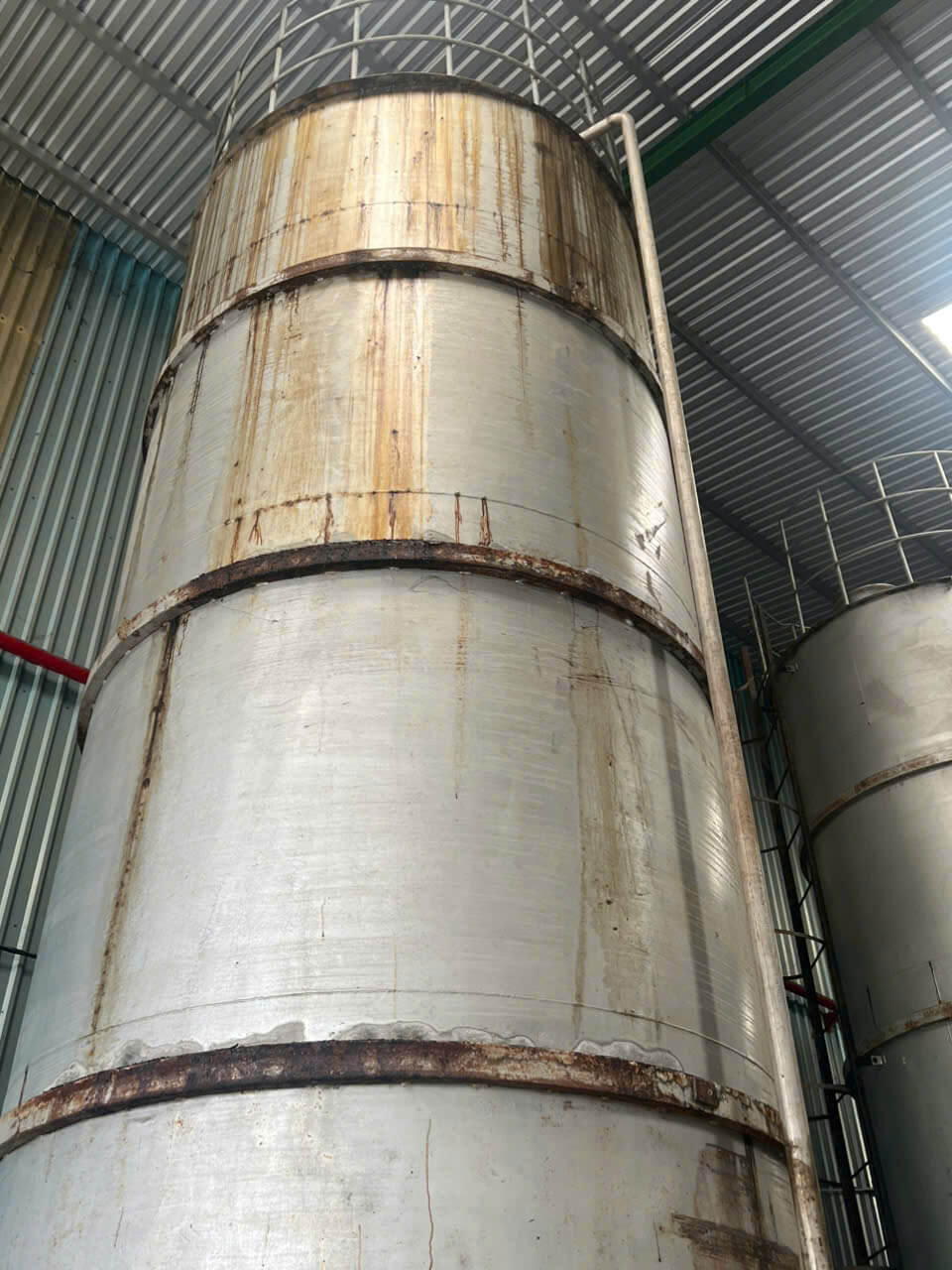

• Dịch rò rỉ từ mặt bích, van và ống thở. Chỉ vài giọt dịch đạm rò rỉ mỗi ngày cũng đủ tạo vệt ăn mòn kéo dài toàn thân silo — đúng như hiện trạng trong ảnh khảo sát.
• Ngưng tụ khi chứa dịch nóng hoặc lạnh. Chênh nhiệt giữa dịch và không khí xưởng tạo màng nước ngưng liên tục trên thành ngoài silo.

Vì vậy, silo trong nhà xưởng chế biến nên được xếp tối thiểu ở cấp ăn mòn C4 theo ISO 12944, và vùng chân silo, bệ đỡ thép, khu vực 50cm sát nền — nơi đọng nước rửa sàn — nên xử lý ở cấp C5-I. Nguyên tắc phân cấp này giống với sơn chống ăn mòn nhà máy hóa chất và sơn kết cấu thép nhà xưởng.

3. Phân vùng silo: năm khu vực, năm yêu cầu khác nhau

Sai lầm tốn kém nhất khi sơn silo là quét cùng một loại sơn cho toàn bộ thiết bị. Chi phí bị dồn vào những vùng ít chịu tải ăn mòn, trong khi vùng xung yếu lại thiếu chiều dày. Cách làm đúng là phân vùng.

Vùng 1 — Bề mặt trong ngập dịch thường xuyên

Yêu cầu: kháng acid hữu cơ, kháng clorua, kháng thẩm thấu, chịu vệ sinh CIP. Hệ khuyến nghị là epoxy tank lining không dung môi hoặc epoxy phenolic/novolac, DFT 400–600µm chia 2–3 lớp. Màng dày liền mạch, không pinhole là điều kiện sống còn: một lỗ kim nhỏ cũng đủ để dịch thấm xuống nền thép và tạo ăn mòn dưới màng lan rộng như vết dầu loang.

Vùng 2 — Dải mực dịch dao động

Là vùng khắc nghiệt nhất. Khuyến nghị tăng DFT thêm 100–200µm so với vùng ngập, hoặc dùng epoxy glass-flake để tăng khả năng chống thẩm thấu. Nếu mực dịch dao động trong dải cố định, nên đánh dấu và gia cường riêng dải này khi thi công.

Vùng 3 — Vòm nóc và pha khí

Chịu hơi H₂S, NH₃ và ngưng tụ. Dùng epoxy phenolic hoặc epoxy novolac chịu hơi acid, DFT 300–400µm. Cần chú ý đặc biệt tới ống thở, cửa thăm và mép mặt bích — những nơi tập trung khí và ngưng tụ mạnh nhất.

Vùng 4 — Đáy côn, họng xả và cặn lắng

Vừa ăn mòn hóa học vừa mài mòn cơ học do cặn xương, vảy cá và tinh thể muối. Khuyến nghị epoxy chịu mài mòn có độn ceramic, DFT 500–800µm, kết hợp bo tròn mọi góc chuyển tiếp để tránh đọng cặn.

Vùng 5 — Toàn bộ bề mặt ngoài, đai gia cường và chân đỡ

Hệ ba lớp cổ điển nhưng bố trí đúng chiều dày: epoxy giàu kẽm 60–75µm + epoxy MIO 100–125µm + polyurethane 2K 50–60µm, tổng 210–260µm. Riêng đai gia cường, mối hàn vòng và chân đỡ tăng thêm một lớp stripe coat và 50µm epoxy trung gian. Nếu silo đặt ngoài trời khu vực ven biển, nâng lên cấp C5-M như hướng dẫn tại sơn chống ăn mòn công trình ven biển.

4. Vai trò của từng lớp trong hệ sơn PNA

Lớp lót epoxy giàu kẽm (EP2100 Zn)

Hàm lượng kẽm kim loại cao trong màng khô tạo bảo vệ catốt: khi màng sơn bị xước tới thép, kẽm ăn mòn hy sinh thay cho sắt, nhờ đó vết xước không lan thành mảng rỉ. Đây là khác biệt căn bản so với sơn chống rỉ gốc dầu chỉ tạo hàng rào vật lý, phân tích chi tiết trong bài so sánh epoxy giàu kẽm và sơn dầu chống rỉ.

Lớp trung gian epoxy MIO (EC2101)

Vảy khoáng mica oxide sắt xếp song song bề mặt tạo cấu trúc "lớp ngói", kéo dài quãng đường thẩm thấu của nước và ion clorua lên nhiều lần. Đây là lớp quyết định tuổi thọ chống ăn mòn, tuyệt đối không cắt giảm chiều dày để tiết kiệm.

Lớp phủ polyurethane 2K (PU4152)

Chịu UV, giữ màu, bề mặt trơn nhẵn khiến dịch tràn và bụi khó bám, dễ vệ sinh. Đàn hồi tốt nên chịu được giãn nở nhiệt khi silo chứa dịch nóng, không nứt chân chim như alkyd cứng giòn.

Lớp lining epoxy chuyên dụng (TL5200 / novolac)

Không dung môi hoặc hàm rắn rất cao để đạt DFT lớn trong ít lớp, độ co ngót thấp, kháng acid hữu cơ và dung dịch muối. Với silo chứa dịch dùng làm nguyên liệu thức ăn chăn nuôi hoặc thực phẩm, chọn phiên bản đạt tiêu chuẩn tiếp xúc thực phẩm và để đóng rắn đủ thời gian trước khi nạp liệu.

5. Bảng hệ sơn khuyến nghị theo hạng mục

Bảng mang tính tham khảo. Hệ sơn cuối cùng phụ thuộc thành phần dịch, nhiệt độ vận hành, chu kỳ vệ sinh CIP và yêu cầu chứng nhận. Liên hệ kỹ thuật PNA để nhận TDS và hệ sơn chốt cho từng silo cụ thể.

6. Quy trình thi công chuẩn 8 bước

1. Súc rửa, trung hòa và làm khô: Xả kiệt dịch, súc rửa nước áp lực, trung hòa cặn acid, hút cặn đáy và sấy khô. Đo khí đạt ngưỡng an toàn trước khi vào silo.
2. Kiểm tra thành thép và xử lý cơ khí: Đo chiều dày siêu âm, đánh dấu vùng pitting sâu > 20% thành, cắt vá tôn, bo tròn cạnh sắc bán kính ≥ 2mm, mài phẳng mối hàn và loại bỏ xỉ hàn.
3. Kiểm tra muối tan bề mặt: Đo theo phương pháp Bresle ISO 8502-6/9, yêu cầu ≤ 50 mg/m² với bề mặt ngoài và ≤ 20 mg/m² với bề mặt trong ngâm dịch.
4. Phun bi làm sạch: Bên trong Sa 2½ (lý tưởng Sa 3 cho lining), bên ngoài Sa 2½ hoặc St 3 khi không thể phun bi. Profile nhám 50–85µm, hút bụi sạch.
5. Sơn lót trong cửa sổ 4 giờ: Bên trong dùng lớp lining thứ nhất, bên ngoài dùng epoxy giàu kẽm. Không để bề mặt thép sáng qua đêm, đặc biệt trong môi trường nhà máy thủy sản.
6. Stripe coat cho toàn bộ chi tiết: Quét cọ riêng mối hàn vòng, đai gia cường, chân đỡ, mặt bích, bulông và mép ống trước mỗi lớp phun chính.
7. Phun các lớp tiếp theo đúng thời gian chờ: Tuân thủ overcoating interval theo TDS, thường 8–24 giờ ở 30°C. Kiểm soát nhiệt độ bề mặt cao hơn điểm sương ít nhất 3°C.
8. Nghiệm thu và bàn giao: Đo DFT theo ISO 19840, thử bám dính pull-off ISO 4624, dò pinhole toàn bộ lining, đóng rắn đủ 7 ngày trước khi nạp dịch, lập hồ sơ kèm ảnh.

Những lỗi thi công khiến silo hỏng sớm

• Không bo tròn cạnh sắc. Mép cắt và cạnh sắc chỉ giữ được 30–50% chiều dày màng khi phun. Đây là nơi rỉ khởi phát trong hầu hết các silo hỏng sớm.
• Bỏ qua kiểm tra muối tan. Bề mặt trông sạch nhưng còn muối sẽ hút ẩm và đẩy phồng màng sơn từ bên dưới sau 6–12 tháng.
• Sơn khi bề mặt gần điểm sương. Nhà máy thủy sản độ ẩm cao, nếu nhiệt độ thép không cao hơn điểm sương ít nhất 3°C, màng epoxy sẽ đóng rắn lỗi và mất bám dính.
• Pha loãng quá tỷ lệ để dễ phun. Làm giảm hàm rắn, mất DFT thiết kế và tăng nguy cơ pinhole ở lớp lining.
• Nạp dịch khi màng chưa đóng rắn hoàn toàn. Lining cần đủ thời gian đóng rắn hóa học (thường 7 ngày ở 25°C) trước khi tiếp xúc dịch; nạp sớm gây phồng rộp diện rộng.
• Không dò pinhole. Với lining, holiday detector là bước nghiệm thu bắt buộc, không phải tùy chọn.

7. Định mức và chi phí tham khảo 2026

Định mức vật tư

• Epoxy giàu kẽm: 7–9 m²/lít cho một lớp 60µm.
• Epoxy MIO trung gian: 5–6 m²/lít cho một lớp 100µm.
• Polyurethane 2K: 9–11 m²/lít cho một lớp 55µm.
• Epoxy lining không dung môi: 1,8–2,4 m²/lít cho một lớp 200–250µm.
• Hao hụt phun airless: cộng thêm 15–25% (không gian hạn chế trong silo có thể tới 30%).

Chi phí trọn gói tham khảo

Con số trên đã bao gồm vật tư, nhân công, giàn giáo, phun bi và nghiệm thu; chưa bao gồm chi phí cắt vá tôn khi thành silo mỏng quá giới hạn. So với chi phí chế tạo mới một silo 30 m³ (thường 180–350 triệu tùy vật liệu và thiết kế), việc sơn lại đúng hệ giúp kéo dài tuổi thọ thiết bị thêm 8–12 năm với chi phí chỉ bằng 15–25% giá trị thay mới. Tham chiếu thêm cách tính chi phí theo m² trong bài sơn chống rỉ bồn chứa xăng dầu.

8. Bài toán kinh tế: sơn sớm hay chờ hỏng rồi thay?

Nhiều nhà máy trì hoãn việc sơn lại vì phải dừng silo. Thực tế, chi phí gián tiếp của việc trì hoãn thường lớn hơn nhiều lần chi phí sơn:

• Rò rỉ đột ngột giữa mùa cao điểm. Một lần thủng đáy côn khi đang đầy dịch gây mất mẻ, dừng dây chuyền và chi phí xử lý môi trường thường vượt xa toàn bộ chi phí sơn lại.
• Nhiễm bẩn sản phẩm bởi gỉ sắt. Vảy rỉ bong vào dịch làm tăng hàm lượng sắt, ảnh hưởng chỉ tiêu chất lượng và có thể khiến lô hàng bị từ chối.
• Mất thành thép không hồi phục. Khi pitting vượt 20–30% chiều dày, chi phí cắt vá tăng vọt và có thời điểm bắt buộc phải thay silo.
• Rủi ro an toàn. Silo ăn mòn nặng ở chân đỡ có nguy cơ mất ổn định kết cấu khi đầy tải.

Kinh nghiệm triển khai cho thấy thời điểm can thiệp tối ưu là khi diện tích hư hỏng còn dưới 10% bề mặt — lúc này chỉ cần làm sạch cục bộ, dặm vá và phủ lại lớp ngoài, chi phí bằng 30–40% so với làm lại toàn bộ.

9. Ứng dụng cho các loại silo và bồn chứa tương tự

Nguyên tắc phân vùng và hệ sơn trình bày ở trên không chỉ dành riêng cho dịch đạm cá. Chúng áp dụng gần như nguyên vẹn cho các loại silo, bồn và bể chứa sau:

• Silo dịch thủy phân, nước luộc cá, nước ép nội tạng trong nhà máy bột cá và dầu cá.
• Bồn chứa rỉ mật đường, dịch men, dịch lên men trong nhà máy thức ăn chăn nuôi và cồn.
• Silo và bồn phân bón lỏng (urê lỏng, UAN, dịch amino acid, phân hữu cơ vi sinh) — môi trường giàu nitơ ăn mòn thép rất mạnh.
• Bể chứa nước thải chế biến thủy sản — xem thêm sơn chống rỉ bể xử lý nước thải.
• Bồn chứa hóa chất loãng, dung dịch muối, nước biển công nghiệp — tham khảo giải pháp cho nhà máy hóa chất.
• Bồn nước, bể chứa và hầm chứa trên tàu chế biến, tàu cá hậu cần — xem sơn epoxy tàu biển & két nước và các dòng sơn tàu PNA.
• Silo khô: bột cá, cám, xi măng, nông sản — bên trong yêu cầu chống mài mòn và chống bám dính, bên ngoài chống ăn mòn khí quyển; nếu đặt ngoài trời nên kết hợp thêm sơn chống nóng bồn chứa & silo để hạn chế nhiệt độ vật chứa.

10. Kế hoạch bảo trì kéo dài tuổi thọ lớp sơn

• Kiểm tra ngoại quan 6 tháng/lần: soi kỹ đai gia cường, mối hàn vòng, chân đỡ, mặt bích và vùng dưới van xả — các điểm rỉ luôn xuất hiện ở đây trước.
• Đo DFT và kiểm tra bám dính 24 tháng/lần cho bề mặt ngoài; kiểm tra lining mỗi lần dừng vệ sinh định kỳ.
• Xử lý rò rỉ ngay lập tức. Một điểm rò nhỏ ở mặt bích có thể phá hủy toàn bộ dải sơn phía dưới trong vài tháng.
• Rửa nước ngọt sau mỗi lần tràn dịch, không để dịch đạm khô đóng lớp trên thành silo.
• Dặm vá sớm: mài tới thép sáng, mở rộng ra ngoài vết rỉ 3–5cm, sơn lại đủ số lớp theo hệ gốc.
• Phủ lại lớp ngoài sau 5–6 năm: làm nhám và phủ một lớp PU mới, chi phí chỉ bằng 25–30% làm lại toàn bộ hệ.
• Lưu hồ sơ sơn: ghi lại hệ sơn, mã sản phẩm, DFT đo được và ngày thi công cho từng silo để lần bảo trì sau chọn đúng vật liệu tương thích.

11. Vì sao chọn hệ sơn chống rỉ PNA cho silo

• Sản xuất trong nước, sẵn hàng, giá cạnh tranh so với sơn ngoại nhập cùng cấp — so sánh chi tiết tại bài so sánh sơn chống rỉ PNA và sơn ngoại nhập.
• Dải sản phẩm đầy đủ cho một dự án silo: epoxy giàu kẽm, epoxy MIO, PU 2K, epoxy lining, epoxy novolac chịu hóa chất — không phải phối trộn nhiều hãng, tránh rủi ro không tương thích giữa các lớp.
• Chứng nhận đầy đủ: hệ thống quản lý chất lượng và thử nghiệm theo tiêu chuẩn ISO, hồ sơ TDS và MSDS đầy đủ cho hồ sơ nghiệm thu nhà máy.
• Hỗ trợ kỹ thuật tại hiện trường: khảo sát, lập hệ sơn theo ISO 12944, giám sát thi công và nghiệm thu DFT.
• Chính sách đại lý và dự án: chiết khấu theo sản lượng, hỗ trợ vận chuyển — xem chương trình đại lý PNA.

12. Kết luận

Silo chứa dịch đạm cá và các chất lỏng hữu cơ tương tự là môi trường ăn mòn phức hợp: acid hữu cơ, clorua, ăn mòn vi sinh, hơi H₂S/NH₃ và chu kỳ ướt–khô cùng tấn công một kết cấu thép mỏng. Không có loại sơn "vạn năng" nào xử lý được tất cả; giải pháp bền vững nằm ở việc phân vùng đúng, chọn đúng hệ cho từng vùng, làm sạch bề mặt đạt chuẩn và kiểm soát chiều dày màng.

Với hệ epoxy lining bên trong DFT 400–600µm và hệ epoxy giàu kẽm + MIO + PU bên ngoài DFT 210–260µm, một silo thép có thể vận hành ổn định thêm 8–12 năm với chi phí chỉ bằng 15–25% giá trị thay mới. Khoản đầu tư này gần như luôn hoàn vốn ngay từ lần tránh được một sự cố rò rỉ giữa mùa sản xuất.
